Dilansir dari bee.telkomuniversity.ac.id, flowchart digunakan untuk memahami langkah-langkah yang diperlukan dalam menyelesaikan suatu tugas atau masalah. Sementara itu, dicoding.com menjelaskan flowchart memiliki peran penting, utamanya untuk menerjemahkan proses berjalannya sebuah program agar lebih mudah untuk dipahami.
Yuk kita pahami lebih dalam soal Flowchart mulai dari pengertian, simbol, fungsi, dan cara membuatnya berikut ini:
Pengertian Flowchart
Flowchart atau bagan alur adalah diagram yang yang menampilkan langkah-langkah dan keputusan untuk melakukan sebuah proses dari suatu program. Setiap langkah digambarkan dalam bentuk diagram dan dihubungkan dengan garis atau arah panah.Dengan menggunakan bagan alur proses dari sebuah program akan lebih jelas, ringkas, dan mengurangi kemungkinan untuk salah penafsiran. Penggunaan flowchart dalam dunia pemrograman juga merupakan cara yang bagus untuk menghubungkan antara kebutuhan teknis dan non-teknis.
Simbol Flowchart dan fungsinya
Simbol dalam flowchart memiliki makna dan fungsi tertentu. Beberapa simbol flowchart meliputi:1. Simbol Awal (Start/End)
Simbol ini menandakan awal dan akhir dari suatu proses atau algoritma. Biasanya direpresentasikan dengan bentuk oval atau persegi panjang dengan tepi melengkung.2. Simbol Proses
Simbol ini digunakan untuk menunjukkan langkah-langkah atau tindakan yang harus dilakukan dalam proses. Umumnya direpresentasikan dengan bentuk persegi panjang.3. Simbol Keputusan (Decision)
Simbol ini menunjukkan titik keputusan dalam alur kerja yang memerlukan pilihan ya atau tidak. Biasanya direpresentasikan dengan bentuk diamond.4. Simbol Input/Output
Simbol ini digunakan untuk menunjukkan input atau output data dalam proses. Biasanya direpresentasikan dengan bentuk paralelogram.5. Simbol Penghubung (Connector):
Simbol ini digunakan untuk menghubungkan bagian-bagian flowchart yang terpisah. Biasanya direpresentasikan dengan garis lurus atau panah.Setiap simbol flowchart memiliki jenis berbeda. Berikut bentuk dan penggunaan flowchart yang paling sering digunakan:

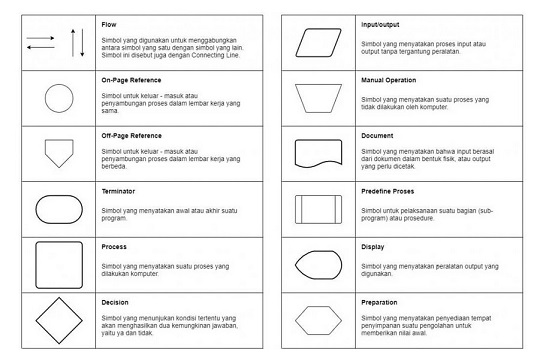

Simbol Flowchart. DOK bee.telkomuniversity.ac.id
Fungsi Flowchart
Flowchart memiliki beberapa fungsi penting dalam pemrograman dan sistem, yakni1. Merencanakan proses
Flowchart membantu dalam merencanakan langkah-langkah yang diperlukan dalam menyelesaikan suatu tugas atau masalah dengan jelas dan terstruktur.2. Menganalisis algoritma
Dengan menggunakan flowchart, kita dapat menganalisis algoritma secara visual dan memahami logika yang digunakan dalam proses pemrograman.3. Memudahkan komunikasi
Flowchart menjadi alat komunikasi yang efektif antara programmer, analis, dan pengguna dalam memahami alur kerja suatu sistem atau program.4. Memperbaiki kesalahan
Dengan melihat flowchart, kita dapat mengidentifikasi dan memperbaiki kesalahan atau bug dalam algoritma dengan lebih cepat dan efisien.Contoh Flowchart
Untuk membuat sebuah flowchart sederhana kamu diharuskan mengetahui setiap simbol dan fungsinya. Berikut contoh flowchart sederhana untuk menentukan apakah bilangan yang dimasukkan ganjil atau genap:

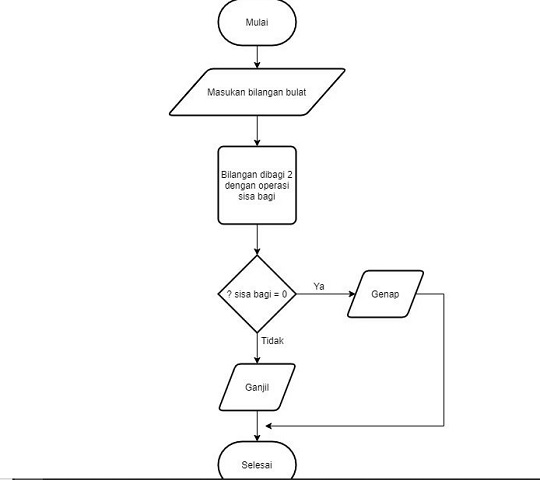

Contoh Flowchart. DOK dicoding.com
Kesimpulan
Flowchart memungkinkan kamu untuk lebih mudah menjelaskan alur suatu program maupun langkah tertentu. Simbol yang digunakan memiliki fungsi sendiri guna menguraikan proses yang ada di dalamnya.| Baca juga: Apa Itu Peta Konsep? Begini Cara Menyusun dan Jenis-jenisnya |
