Pengertian Rangkaian Seri Lengkap Beserta Contoh Penerapannya

Jakarta: Dalam kehidupan sehari-hari dibutuhkan listrik untuk melakukan aktivitas, mulai dari lampu untuk penerangan sampai sumber daya listrik untuk mengecas HP atau menonton TV. Tapi tahukah sobat Medcom agar berfungsi optimal, listrik membutuhkan sebuah sistem loh. Sistem tersebut dinamakan rangkaian listrik.

Rangkaian listrik adalah susunan alat yang dihubungkan dengan sumber listrik sehingga menghasilkan arus listrik. Alat yang untuk menyusun rangkaian listrik disebut komponen listrik. Contoh komponen listrik ini adalah saklar dan lampu. Saklar berfungsi untuk menghubungkan dan memutus arus listrik.


(Rangkaian listrik di rumah foto: Pexels)

Dikutip dari E-MODUL IPA Kls 6 Rangkaian listrik sederhana, rangkaian listrik berdasarkan susunannya dibagi menjadi tiga, yakni rangkaian seri, rangkaian paralel, dan rangkaian campuran.

Kali ini Medcom.id akan membahas tentang rangkaian seri. Simak penjelasan rangkaian seri berikut ini lengkap dengan contoh penerapannya.

Rangkaian seri

Rangkaian seri adalah rangkaian listrik yang disusun dalam satu rangkaian yang sejajar/berderet. Pengertian lain Rangkaian seri terdiri dari dua atau lebih beban listrik yang dihubungkan ke catu daya (sumber listrik) lewat satu rangkaian.

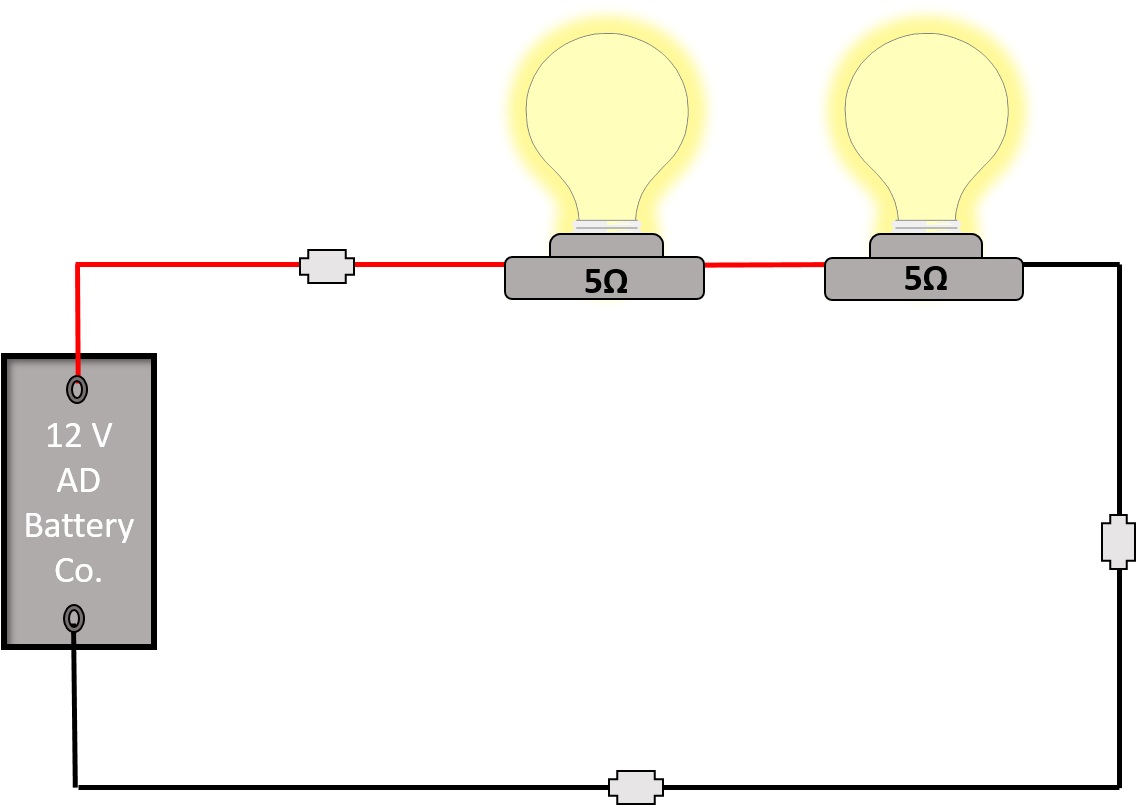

(Gambar rangkaian seri Ilustrasi SeekPNG)

Kelebihan susunan rangkaian seri ini adalah  dapat menghemat biaya. Ini karena rangkaian ini menggunakan lebih sedikit kabel.

Meski begitu, rangkaian ini bukan tanpa kekurangan. Rangkaian seri memiliki kelemahan, yakni apabila salah satu komponen dicabut atau rusak, maka komponen yang lain tidak akan berfungsi sebagaimana mestinya.

Misal tiga buah bola lampu dirangkai seri, maka input dari lampu satu akan datang dari output lampu yang lain. Jika salah satu lampu dicabut atau rusak, maka lampu yang lain akan ikut  padam.

Sifat rangkaian seri

• Arus yang mengalir pada masing beban adalah sama.
• Tegangan sumber akan dibagi dengan jumlah tahanan seri jika besar tahanan sama.
• Jika salah satu beban atau bagian dari rangkaian tidak terhubung atau putus, aliran arus
• terhenti.

Contoh rangkaian seri

1. Lampu tumblr pohon Natal model lama (yang baru pakai rangkaian elektronik & lampu LED) merupakan rangkaian seri beberapa lampu (12V di-seri 20 pcs) sehingga dapat menerima tegangan sesuai dengan jala-jala (220V).
2. Lampu TL (tube Lamp) atau orang bilang lampu neon/pijar, di model lama yang masih memakai ballast, di dalam box nya memakai rangkaian seri antara jala-jala dengan ballastnya.
3. Di dalam setrika listrik ada rangkaian seri dengan bimetal (temperatur kontrol), demikian
4. juga kulkas.
5. Saklar merupakan penerapan rangkaian seri dengan beban.
