Pengertian Kabel UTP
UTP merupakan salah satu jenis kabel jaringan yang digunakan sebagai penghubung antar komputer atau sebagai penghubung antar perangkat jaringan lainnya. Dilansir dari laman Dinas Komunikasi dan Informatika Kabupaten Kediri, kabel UTP merupakan singkatan dari Unshield Twisted Pair.Kabel ini umumnya dipasangkan dengan konektor RJ-11 dan RJ-45. Konektor RJ-11 ini digunakan untuk telepon rumah atau kabel modem. Lalu untuk RJ-45 dipakai untuk jaringan internet. Simak artikel ini mengetahui lebih lengkap tentang kabel UTP mulai dari warna sampai kategorinya.
Warna Kabel UTP
Di dalam kabel UTP terdapat delapan kabel yang terdiri dari warna jingga, hijau, biru, coklat, dan empat kabel berwarna putih-jingga, putih-hijau, putih-biru, dan putih-coklat. Kabel-kabel tersebut disusun secara berlilit sehingga menjadi empat pasang dengan susunan sebagai berikut:- Jingga: berfungsi sebagai penghantar paket data
- Putih-Jingga: berfungsi sebagai penghantar paket data
- Hijau: berfungsi sebagai penghantar paket data
- Putih-Hijau: berfungsi sebagai penghantar paket data
- Biru: berfungsi sebagai penghantar paket suara
- Putih-Biru: berfungsi sebagai penghantar paket suara
- Coklat: berfungsi fungsi sebagai penghantar tegangan DC
- Putih-Coklat: berfungsi fungsi sebagai penghantar tegangan DC
Fungsi Kabel UTP
Di awal tadi sudah disinggung bahwa kabel UTP merupakan perangkat untuk membangun jaringan komputer. Nah, kabel UTP ini digunakan pada jaringan LAN (Local Area Network) atau jaringan lokal untuk menghubungkan komputer ke perangkat jaringan atau komputer ke komputer ataupun antara perangkat jaringan itu sendiri.Fungsi kabel UTP ini juga tergantung dari susunannya atau jenis kabel UTP. Terdapat tiga jenis UTP, yakni kabel straight, kabel cross, dan roll-over.
| Baca juga: Cara Mengatasi “Your Connection is Not Private” |
Jenis Kabel UTP
1. Kabel Straight
Kabel straight ini disusun dengan urutan warna yang sama antara ujung konektor yang satu dengan lainnya. Jenis kabel ini digunakan untuk menghubungkan dua perangkat yang berbeda. Contohnya antara komputer ke switch dan komputer ke hub atau router dengan switch/hub.

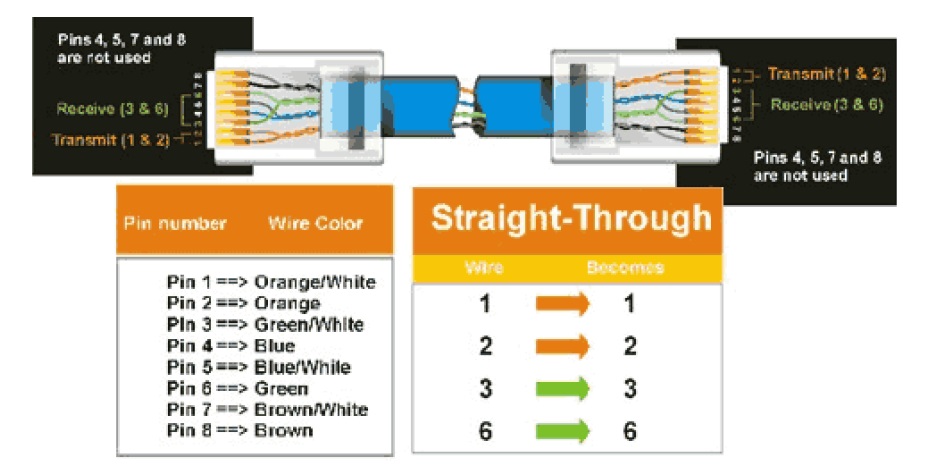

(Urutan susunan kabel jenis straight)
2. Kabel Crossover
Jenis kabel ini memiliki susunan yang berbeda antara tiap ujung konektor. Kabel crossover ini bisa digunakan Adapun kabel jenis crossover ini dipakai untuk untuk menghubungkan dua perangkat yang sama. Contohnya: PC dengan PC, router dengan router, switch dengan switch, hub dengan hub.

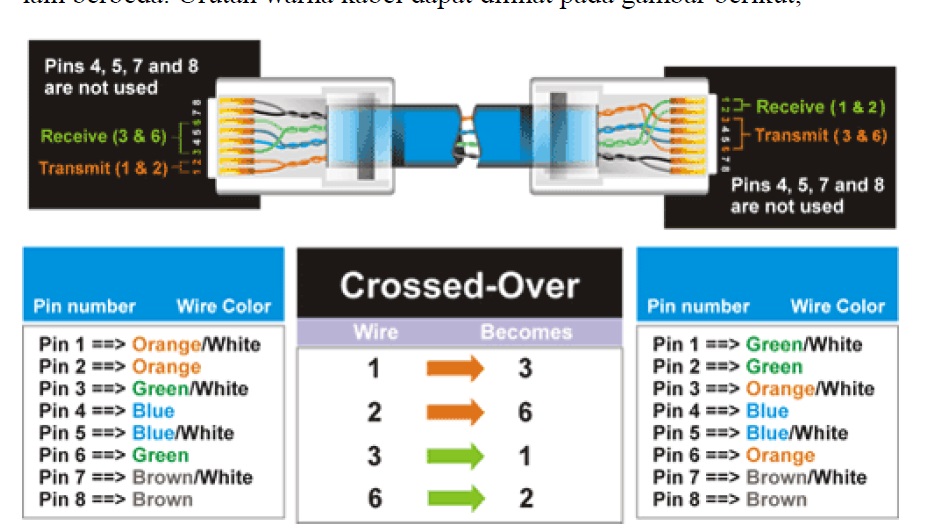

(Urutan susunan kabel jenis crossover)
Kategori Kabel UTP
Kategori kabel UTP dikelompokkan dalam Category/CAT. Saat ini jenis kabel UTP yang paling populer adalah kabel UTP Cat 5, Cat 6 dan Cat 7. Berikut ini kategori kabel UTP:Kategori 5 – CAT5
Kabel UTP CAT5 mampu mentransmisikan data hingga kecepatan 100 Mbps. Kabel jenis kategori 5 merupakan salah satu jenis yang paling banyak dipakai untuk instalasi jaringan.Kategori 5e – CAT5e
CAT5e merupakan upgrade dari kabel UTP CAT5. Kabel kategori 5e ini memiliki kemampuan transmisi data hingga 1 Gbps.Kategori 6 – CAT6
Kabel UTP kategori ini biasa dipakai untuk Gigabit Ethernet dan 10G Ethernet. Ini karena kabel UTP CAT6 ini memiliki kecepatan transmisi data hingga 10 Gbps dengan frekuensi komunikasi 250Mhz dan mendukung komunikasi data dan suara digital.Kategori 6a – CAT6a
Memiliki kecepatan yang sama dengan CAT6, kabel UTP kategori 6a ini mendapat peningkatan pada frekuensi komunikasi yang menjadi lebih besar yaitu sebesar 500 Mhz.Kategori 7 – CAT7
Kabel UTP ini memiliki kecepatan transmisi yang sama dengan CAT6. Namun, kabel UTP CAT7 ini mempunyai frekuensi komunikasi lebih tinggi hingga 600 Mhz.Cek Berita dan Artikel yang lain di
